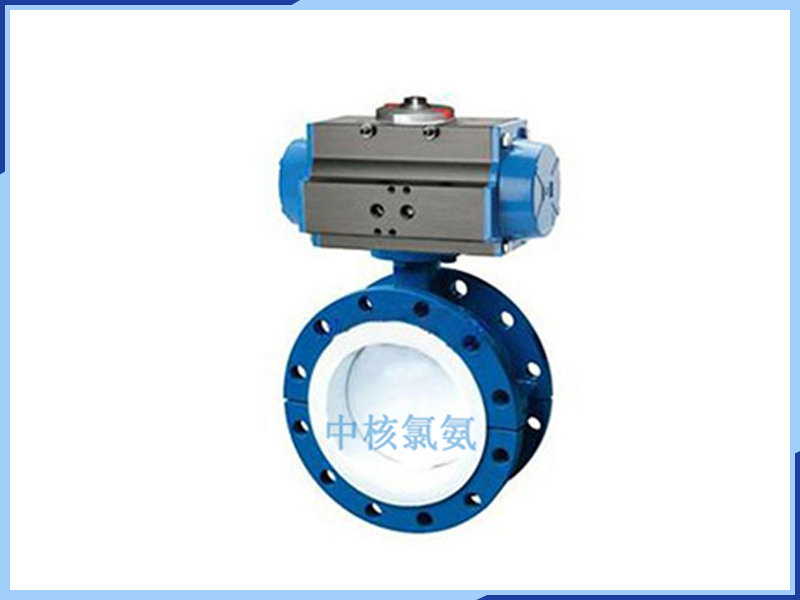

气动衬氟蝶阀D641F46-16C

　　一、产品概述：

　　D641F46气动衬氟蝶阀阀由气动执行机构和蝶阀阀體组成。气动衬氟蝶阀通常安装在高空暗道上，通过二位五通電磁阀来控制，具有结构紧凑，造价低，操作方便，启闭快捷等优点。气动法兰蝶阀的密封形式由软密封和硬密封，广泛应用于高压工况中。

　　二、产品的特点：

　　1、蝶阀流量特性趋直線，调度功用好。

　　2、蝶阀选用框架结构，操作活络，省力，便当。

　　3、法兰蝶阀细巧简洁，修理简略，并可在恣意方位设备。

　　4、蝶阀密封材料优质，密封作用好，运用便当，运用寿命長。

　　5、蝶阀选用双偏疼结构，具有越关越紧的密封功用，功用牢靠。

　　三、产品的工作原理：

　　气动调节蝶阀是一种阀板绕垂直于通道的固定轴旋转的阀门，该阀属旋转高性能型调节或切断阀类。由气动执行器和蝶阀组成，配用電、气阀门定位器可实现对工艺管路中流體介质的比例调节，从而实现对介质流量、压力、温度、液位等参数的自动化控制。工作以圆形蝶板随阀轴的转动，来实现管道的开启或关闭，圆柱形通道内，圆盘形蝶板绕着轴線旋转0°~90°，旋转到90°时，蝶阀则呈全开状态。主要做截断阀使用，亦可设计成具有切断和节流调节的功能。

　　四、气动执行机构介绍：

　　气动衬氟蝶阀选用新式的GT气动履行器，履行器有单作用和双作用两种方法。

　　单作用气开式：通气开、断气关，气源缺点关闭

　　单作用气关式：通气关、断气开，气源缺点翻开

　　双作用：通气开、通气关，气源缺点坚持当时方位

　　五、产品适用于：

　　广泛适用于各种不同类型工业管道中液體和气體(包括蒸气)的输送，有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱等具有强腐蚀性的介质。

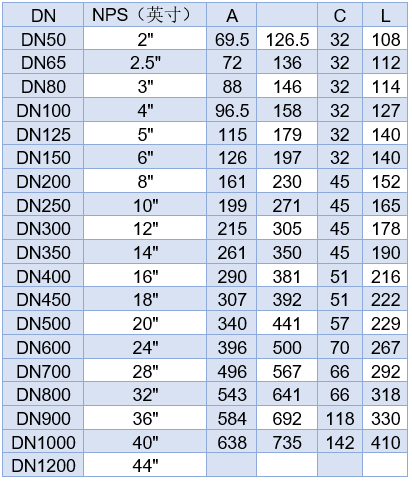

　　六、产品的规格参数：

　　公称通径：DN50-DN2000

　　阀體材质：铸铁铸钢、304、316 316L

　　阀板材质：铸铁铸钢、304、316 316L

　　阀座材质：丁晴橡胶、聚四氟乙烯、三元乙丙、氟橡胶
