结构与工作原理

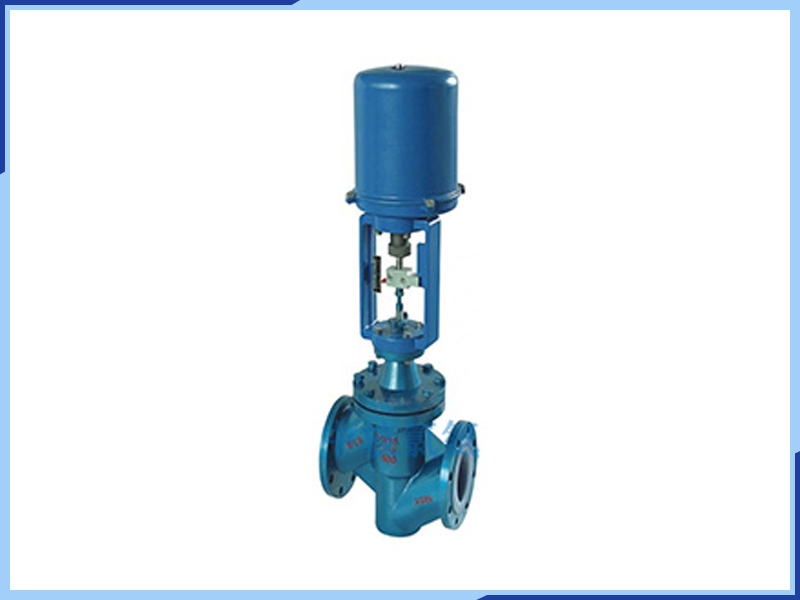

　　气动/電动衬氟调节阀由衬氟调节阀阀體组件和直行程的气动多弹簧薄膜执行机构（图1）電动执行机构组成。

　　执行机构是气动/電动衬氟调节阀生产过程自动控制系统的重要组成部分。气动执行机构有正反两种作用形式，当气源压力增加，推杆伸出膜室的叫正作用，与阀體组件配合构成气关式；当气源压力增加，推杆退入膜室的叫反作用，与阀體组件配合构成气开式。（图2）電气阀门定位器的工作原理：当信号压力输入膜室后，在膜片上产生推力，压缩弹簧，使推杆移动，带动阀杆，改变阀芯与阀座之间的流通面积，直到弹簧的反作用与信号压力作用在膜片上的推力相平衡，从而达到自动调节工艺参数之目的。

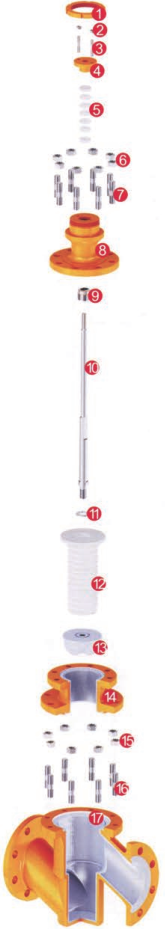

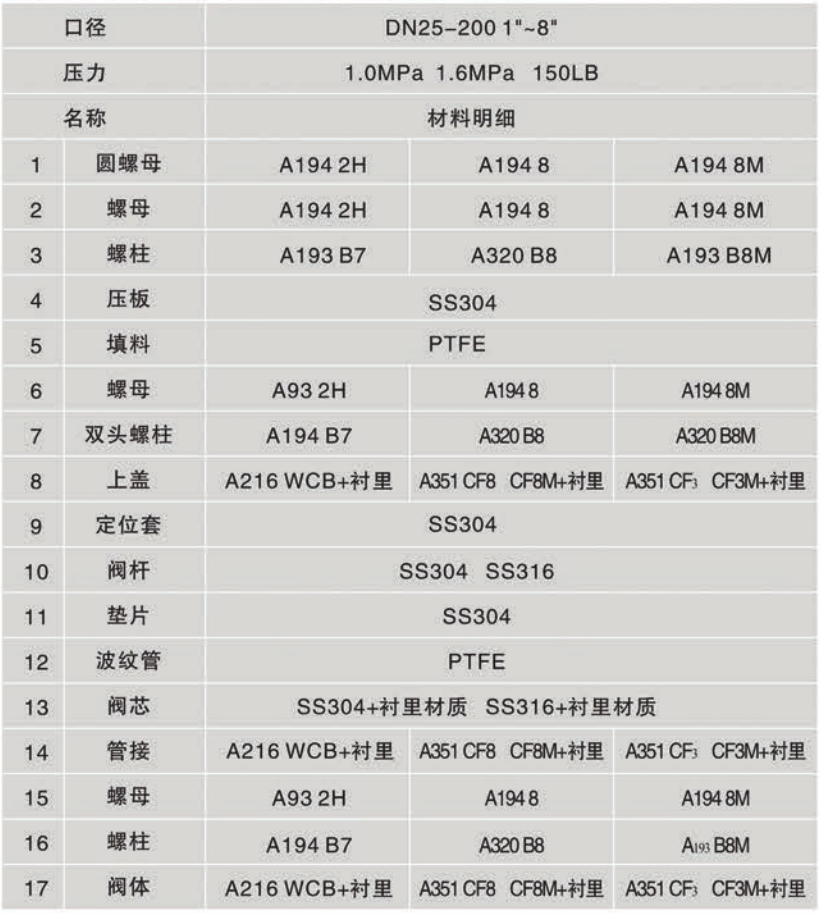

　　主要零部件材料
